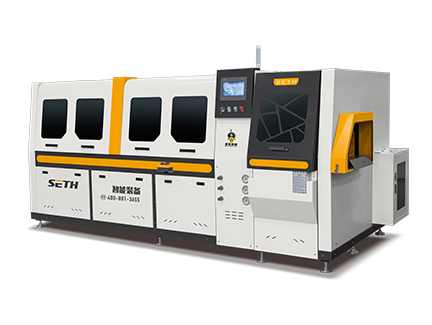

工业铝材高精度三轴数控无尾料切铝机

产品型号：SETHGJ3Z-CNC-750G

设备特点：

1.本机针对不同规格材质的工业铝型材、铜材、UPVC型材、散热器、电机外壳、新能源汽车铝零部件的高精锯切下料，适用于锯切需求量大及精度要求高的各行业产品。

2.采用德国西门子数控控制系统、运算处理能力强、可靠性高、通信能力出色、扩展性强、编程简单、傻瓜式操作。

3.本机实现无尾料锯切、X轴行程高达3米、可实现连续送料、往复送料、多尺寸送料模式任意切换。

4.电动马达采用大功率永磁变频电机加载硬质合金刀具，切削速度更高、切割表面光洁无毛刺，提高产品合格率。

5.Y轴采用伺服电机丝杆传动方轨为辅，精度高，切割进给与回刀速度可任意调节。

6.整机全密封设计实现自动送料、自动定位、自动喷油、自动锯切、自动避让料、整机运行高效、安全性高。

7.丝杆、导轨、伺服电机、气动元件、低压电器等关键部件均采用原装进口国际品牌、从而确保产品长期高效运转的精度与稳定性。

主要规格及技术参数：

电    源：380v  50Hz

电机功率：15kw（永磁变频电机）  15KW

电机转速：1500-4500r/min（变频调速）

工作气压：0.6～0.8MPa

自动送料长度：5～2600mm

锯切宽度：510 mm

锯切高度：750锯片235mm

锯切长度：选择手动時不限制

锯片进给速度：0-5m/min（私服进给）

锯片规格：     750×30×5.5×Z120

切割型面平面度: ±0.02mm

切割型面垂直度：±0.1mm宽度越小随之越小

重复定长精度：  ±0.02mm

切割长度精度：  ±0.05mm(300mm内）±0.08mm（1500mm内）±0.2mm（2600mm内）

切割面粗糙度： Ra6.3μm

外形尺寸:  4100mm×1850mm×2350mm (长×宽×高)设备尺寸

上料架：3000mm    进料台：1000mm

重 量： 3800KG
