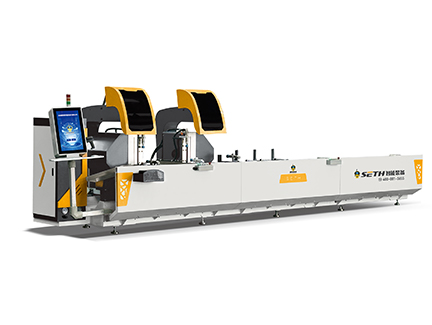

铝型材高精度双头曲线精密切割锯（三轴）

产品型号：SETH-CNC-500*5000FOM

设备特点：

1.主要用于工业铝型材、PVC型材、断桥铝门窗、幕墙料的切割。

2.傻瓜式操作无需熟练工、解决工厂招工困难、标签打印功能、防错功能：型材误差超出范围不切割。

3.工控 21 寸触摸屏，扫码输入任务单，无线联网，自动生成加工程序，下料后自动生成物料编码。方便联机、连线。

4.高精度、一体式铸造工作台、一体主轴直连电机、一体伺服共进缸、T1、T2机头均坐落一体导轨之上。

5.zui新弧线切割技术、锯切型材更安全、更快捷、更可靠。

6.装备zhuanli款旋转升降托料架、避免中间下垂引起的切割误差、装备可随动的型材托料架。

7.锯片自动摆成45°和90°的角度、自动开合防护罩、使操作更安全。

主要规格及技术参数

电        源： 380V 50HZ

总   功   率： 8.5KW

锯 头 电 机 ： 2× 3KW/3400r/min

伺 服 电 机 ： 750W*3

工 作 压 力 ： 0.6～ 0.8MPa

耗  气   量 ： 20L/min

锯 切 长 度 ： Max5000mm min 280mm(短料切割功能zui短200mm）

锯 切 宽 度 ： max 150mm

zui大切割面  ： 45°150×175mm   90°150×280mm

zui大方管切割： 150×200mm

锯 切 角 度 ： 45°- 90°

进 刀 速 度 ： 无级调速 0-4m/min

锯 片 规 格 ： ø500 × ø30 × 4.4× Z120

外 形 尺 寸 ： 6800× 1500× 1800 mm

重       量 ： 2100kg

重复定长精度：≤ 0.05mm

型材切割角度允差：± 3’

切割型面平面度：≤ 0.02m

切割面粗糙度： Ra12.5μm
